RouterOS多线路带宽叠加实现
更新时间：2026-10-06 14:21:50
RouterOS多线路带宽叠加实现
随着现代网络技术的发展，越来越多的用户开始使用多条不同的宽带线路来上网。然而，这些线路通常只能单线使用，无法实现带宽的共享，导致实际的网络速度受到其中一条线路的限制。如今，借助路由器的智能负载分担功能，可以将多条线路协同聚合，实现多线路带宽的叠加，总带宽可达，显著提升了整体传输能力和网络的稳定性。具体来说，路由器通过策略路由、连接标记、NAT配置及多WAN口负载均衡等机制，可以将不同线路的流量自动分散至各链路，使每条线路的效能得到充分发挥。这样一来，即便是一条线路出现故障，其他线路也不会受到影响，从而提高了网络的可靠性。通过这种方式，用户可以享受到更高速的网络体验，同时也避免了因线路拥堵导致的上网速度下降问题。
VRRP配置
首先，在接口的VRRP配置菜单中新建三个VRRP实例。需特别注意：每个实例必须分配唯一的VRID值，否则系统将拒绝添加；若VRID重复，配置无法保存。实际部署中，仅需依据etherwan等物理接口MAC地址差异，仅配置两个VRRP实例亦能实现冗余功能，但为简化操作流程、避免理解偏差，本文统一采用创建三个VRRP实例的方式，确保配置清晰直观、易于复现。

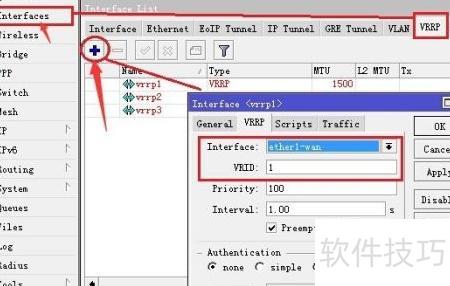

首先配置首个VRRP接口，指定物理接口为ether1-wan，并将虚拟路由器标识符（VRID）设为1。

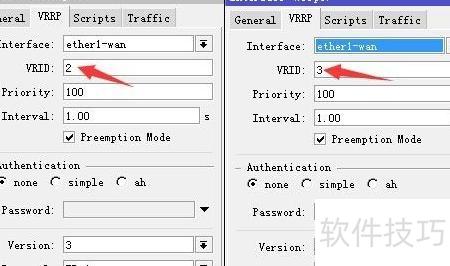

其余VRRP接口配置类似，仅VRID不同，vrrp2与vrrp3的具体配置如下：

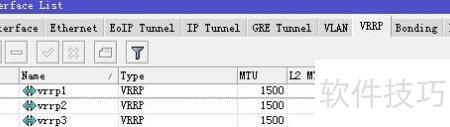

添加完成后，3个VRRP接口均呈红色且无法启用，原因是未为对应物理接口配置IP地址。

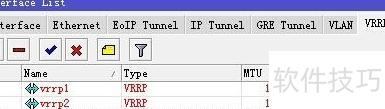

我们可以查看三个VRRP接口的MAC地址：VRRP：VRRP：VRRP：这些地址遵循VRRP协议规范，前固定为，后中前为最后对应虚拟路由器ID。
配置VRRP接口的IP地址
当前应启用三个VRRP接口，需为etherwan、vrrpvrrpvrrp别配置IP地址。可通过IP地址管理界面添加，地址可自定义，建议使用/码（即子网），确保各接口能正常激活并参与VRRP协议运行，实现冗余与故障切换功能。
- 首先需配置etherwan接口，作为所有VRRP实例的承载基础。此接口需分配有效IP地址，可临时设为确保接口启用，后续根据实际网络规划调整。

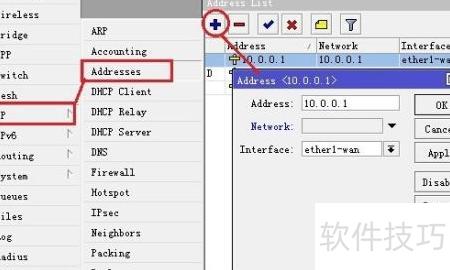

在address配置中，分别为vrrp1、vrrp2和vrrp3分配IP地址10.0.0.1、10.0.0.2与10.0.0.3，具体设置方式所示。
现在查看interface vrrp配置，所有设置均已生效。

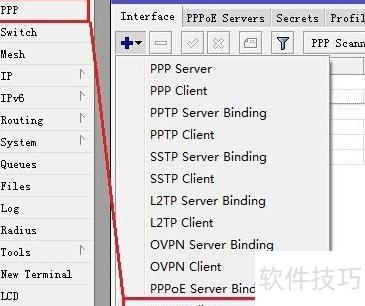

完成后即可配置PPPoE拨号：进入PPP设置，点击+号，选择PPPoE客户端模式。

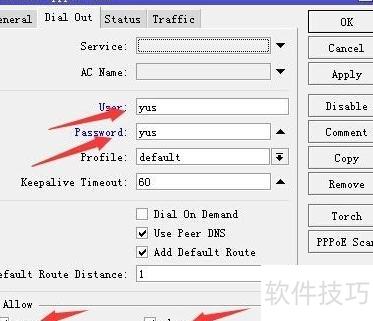

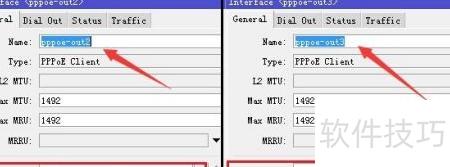

将连接命名为pppoe-out进入拨号设置界面，输入用户名和密码（如yus），保留其他参数不变。

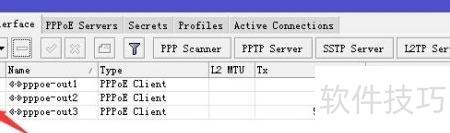

在PPP中为vrrpvrrp别配置PPPoE拨号客户端，命名为pppoe-clientpppoe-client使用相同的用户名和密码进行配置。具体配置如上。
添加完成后，若拨号成功，pppoe-out接口前会显示字母R。
在IP地址列表中，可查看到三个通过PPPoE拨号获取的IP地址。
添加PCC策略
拨号成功后，需重点配置PCC（每连接分类）规则，这是实现带宽叠加的核心环节。PCC通过对入向数据流按连接进行精细化识别与分类，结合路由策略标记，实现流量的智能分流与聚合。该配置涉及连接匹配条件、分类规则设定及策略路由协同，操作具有一定复杂性。建议严格遵循标准配置流程，依次完成分类条件定义、标记动作设置及对应路由策略绑定，确保各环节准确无误，以保障带宽叠加功能稳定生效。
首先在IP防火墙的Mangle规则中配置PCC（Per Connection Classifier）分流策略及路由标记。关键参数包括：src-address，用于指定内网设备的IP地址范围，例如家庭网络常用PCC的核心作用是将连接流量按指定方式均匀划分为若干份，每条规则分别处理其中一份。由于当前拥有三条宽带线路，因此需将整体流量均分为三份，确保每条链路承载约三分之一的并发连接，从而实现负载均衡与多线协同转发。
例如，per-connection-classifier=both-addresses：示将连接按源目地址哈希分为三组，并选取第零组（即第一组，PCC索引从始）。后续两条规则则分别对应第二组和第三组。
我们依此规则详细说明。

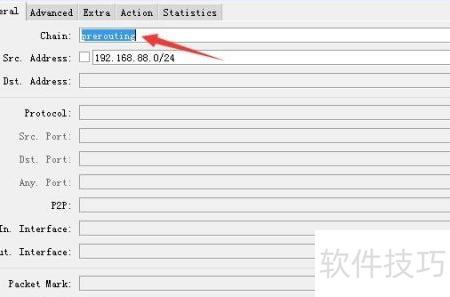

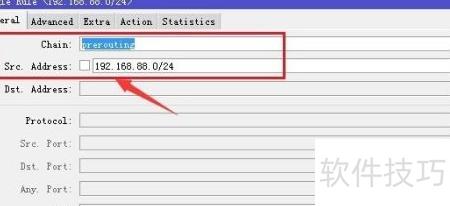

在Mangle规则列表中点击+号创建首条规则；在General设置中，将Chain设为prerouting（路由前处理），并配置源地址为段。

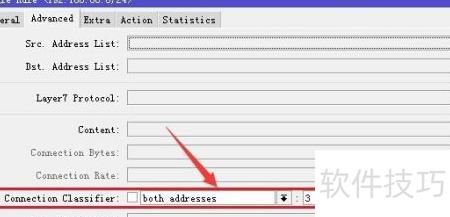

在高级设置中配置每连接分类器（Per Connection Classifier）参数。

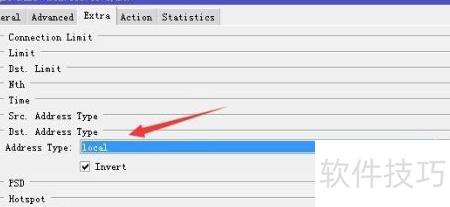

在Extra设置中，将目标地址类型（Dst-address-type）设为local，并选中反选项以排除路由器的本地IP地址。

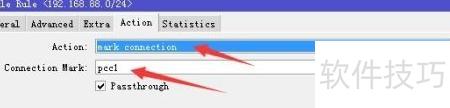

在Action中设置action为mark-connection，用于标记连接，并将新连接的标记命名为pcc1。
至此，第一条PCC规则已成功配置完成。接下来，需设置与之匹配的路由策略。首先，PCC对入站流量进行分类，为不同的连接类别打上相应的标记。随后，路由机制将根据这些标记，将数据流分配到指定接口，实现负载均衡。目前，需新增一条mangle规则，作用于prerouting链，源地址范围限定为段，并匹配此前PCC规则设定的连接标记pcc这样，该类流量将被赋予特定的路由策略标记，确保其按照预定路径转发。
在操作选项中选择标记路由，并将新路由标记命名为route1。
继续配置保持一致，需添加两组相同规则。其余规则不再逐一说明，此处提供自动化脚本：请在WinBox中打开新终端，输入以下命令执行即可完成批量配置。
为每个PPPoE拨号接口配置返程路由标记，具体脚本如下：
路由设置
将标记的路由添加至路由表：在WinBox中进入IP → Routes，点击加号添加相应路由规则。

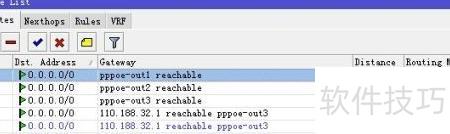

配置多出口路由分流为了确保网络通信更加灵活和高效，我们可以采取以下步骤： 在路由表中添加第一条规则，将网关设为pppoe-out并设置路由标记为route 对于第二条规则，设置网关为pppoe-out并标记为route 最后，对于第三条规则，网关设定为pppoe-out标记为route 完成以上步骤后，整个路由表将实现多出口分流功能。
最后，需要配置NAT规则：在IP防火墙的NAT设置中添加一条源地址转换（SNAT）规则，以便隐藏内网IP并实现公网访问。
至此，PCC带宽叠加配置已完成，可测试带宽是否提升至原先的三倍。
